A級品とB級品の区別というのは私たちの大きな課題の一つです。

例えば「鉄粉」についてですが、磁器の原料である陶土は簡単にいうと岩を砕いて粉にしたもので、当然ながら天然のもので不純物も混じっています。

岩をはつったり水篩したりなどして不純物が取り除かれますが、取り除き切れないものもありそのような不純物は黒い点として器の表面に現れます。どんなに気をつけていても、ある程度は鉄粉が出てしまいますし、そして場所も大きさも様々です。

昨今、世の中に流通している磁器は真っ白なものがほとんどで、それは消費者の手元に届く前に厳しい検品で弾かれているからです。

そこに私たちは最近の磁器は白すぎると感じ、厳しすぎる検品に多少なりとも疑問を感じています。

幸いながら私たちの製品のほとんどは中間業者が入ることがなく、ダイレクトにお客様の手に届きます。

顔が見えないウェブショップなので検品は厳しめは行っていますが、お客様が「手にした時に喜んでもらえるように、残念な気持ちにならないように」というのを基準にして多少の鉄粉など通常ではB級品と判断されてしまうものでもA級品としています。

そこに明確な線引きがないので何とも判断が難しい所ですが、何卒ご理解いただけたら幸いです。

「自然なものが自然なままであって良い」と受け入れられる世の中になるように。

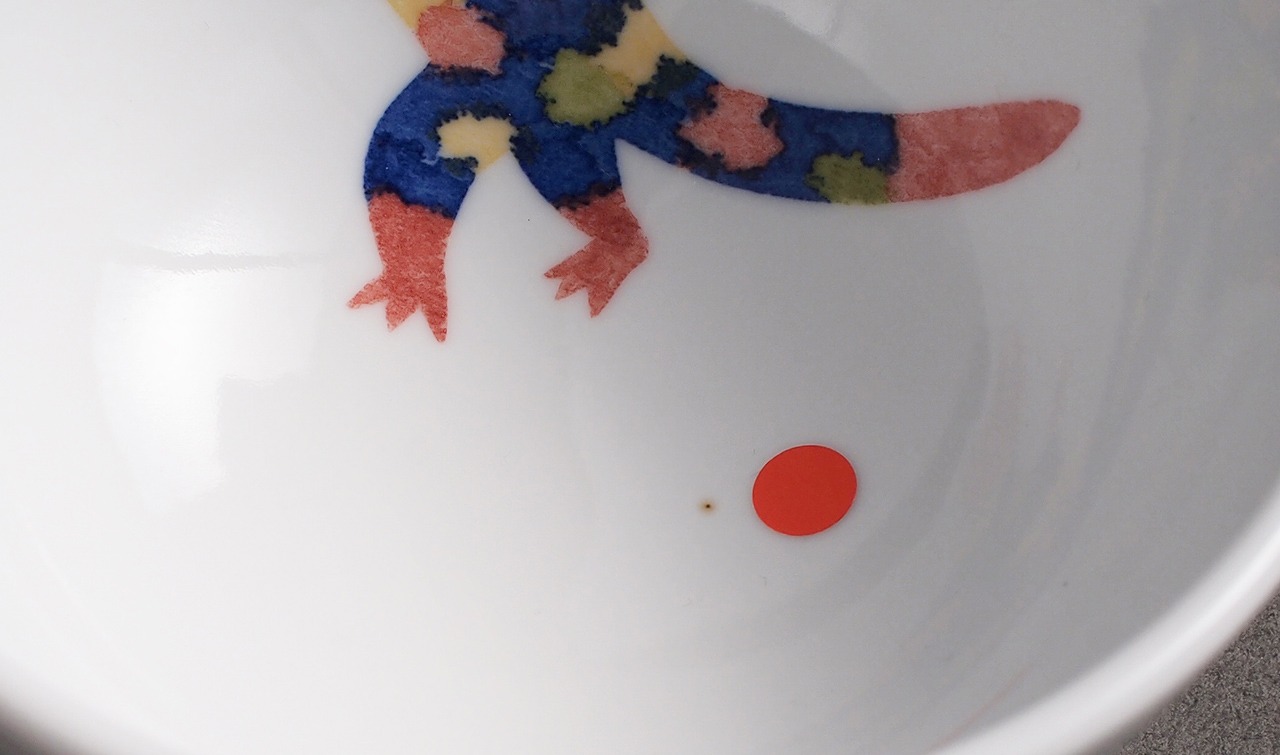

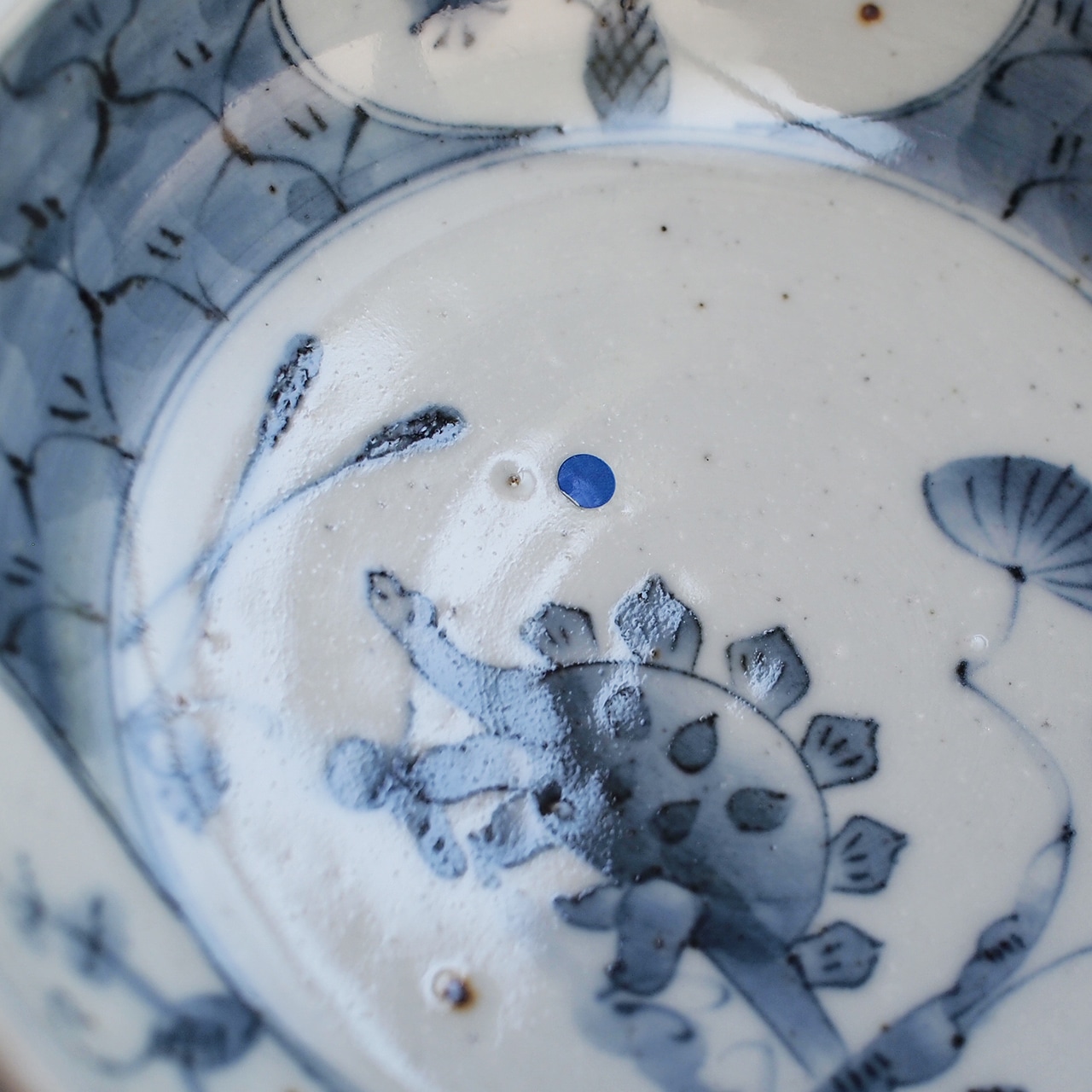

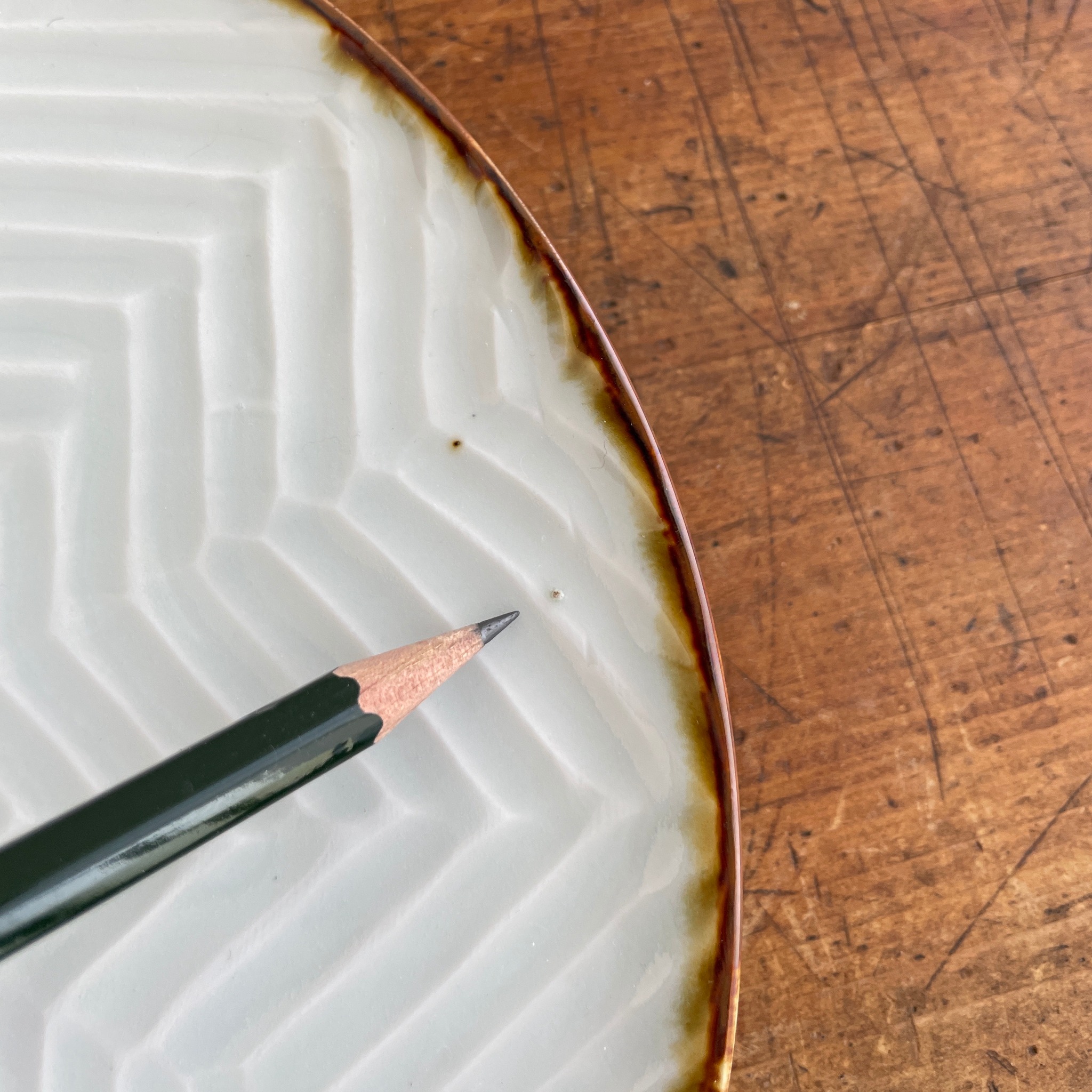

冒頭でも説明していますが、生地の中の鉄分などが焼成後に黒い点となって表面に現れているものです。

元々陶土の中には鉄分が含まれているので、ある程度は鉄粉が出てしまいます。

そして私たちの工房はとても古い建物ですので、風が吹くと埃が落ちてきてしまいます。

窯詰前にはコンプレッサーで吹き飛ばしていますが、そういった埃が残っていると鉄粉として出てきます。

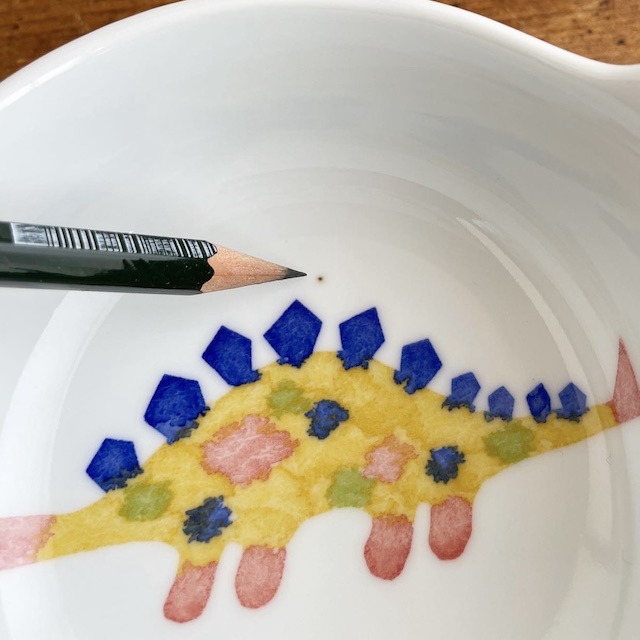

仕上がりを白くしたい子供用食器では鉄粉が出て選別から外されているものが多いです。

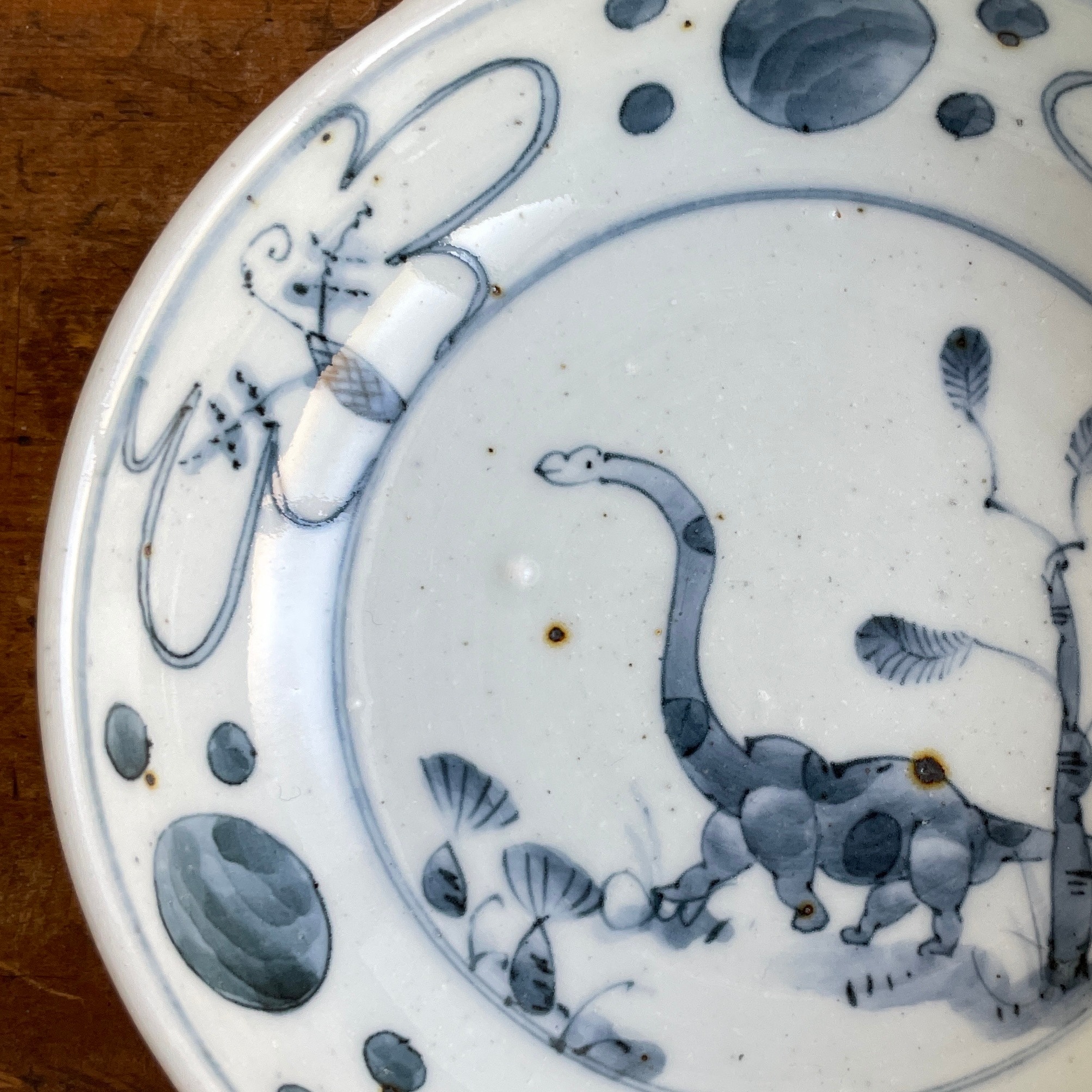

染付の恐竜シリーズは砂を混ぜていますので、大小さまざまな鉄粉が出るように作っています。

SHINOGIのシリーズは削り粉を使って作っているのでランダムに鉄粉が出ます。

使用には問題ありません。

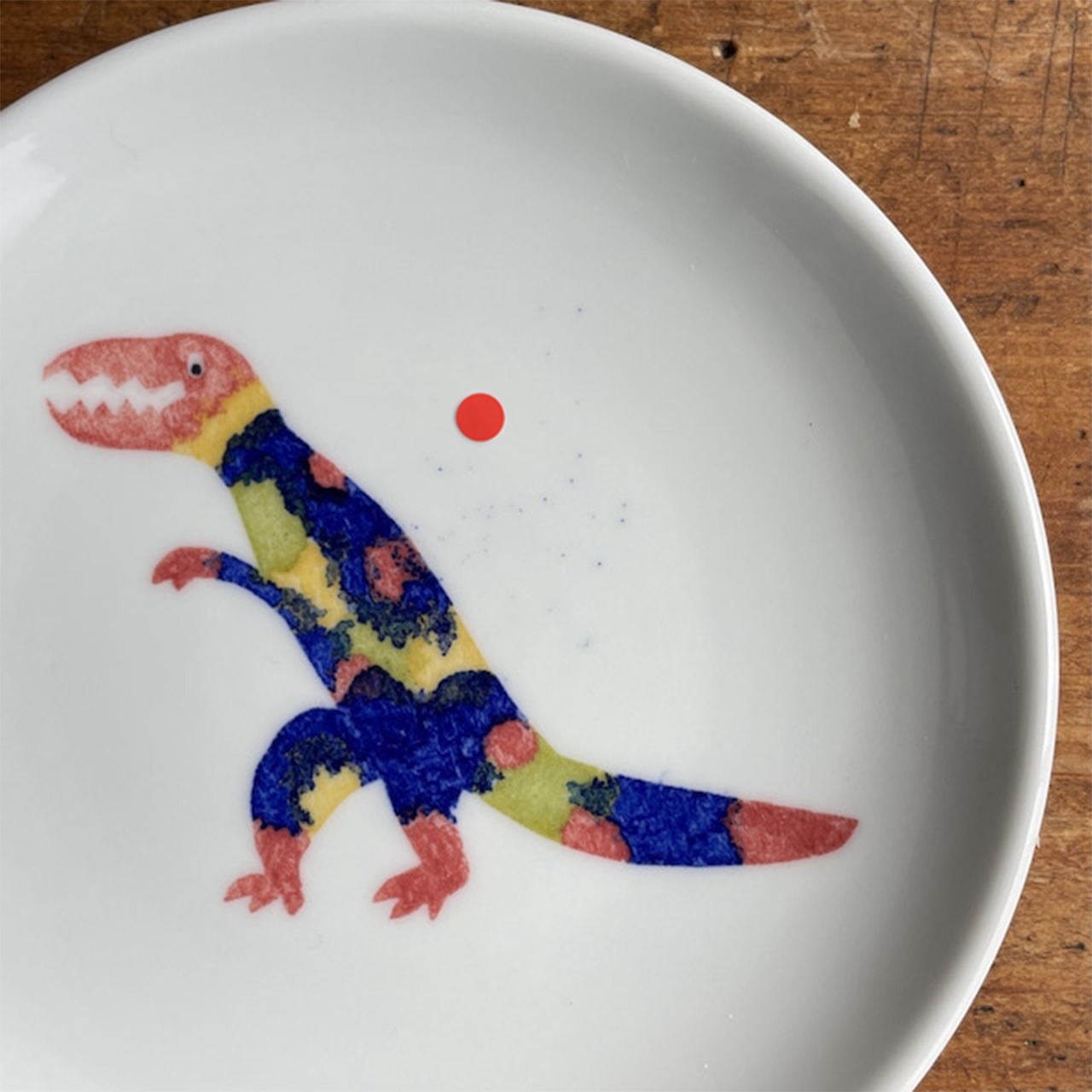

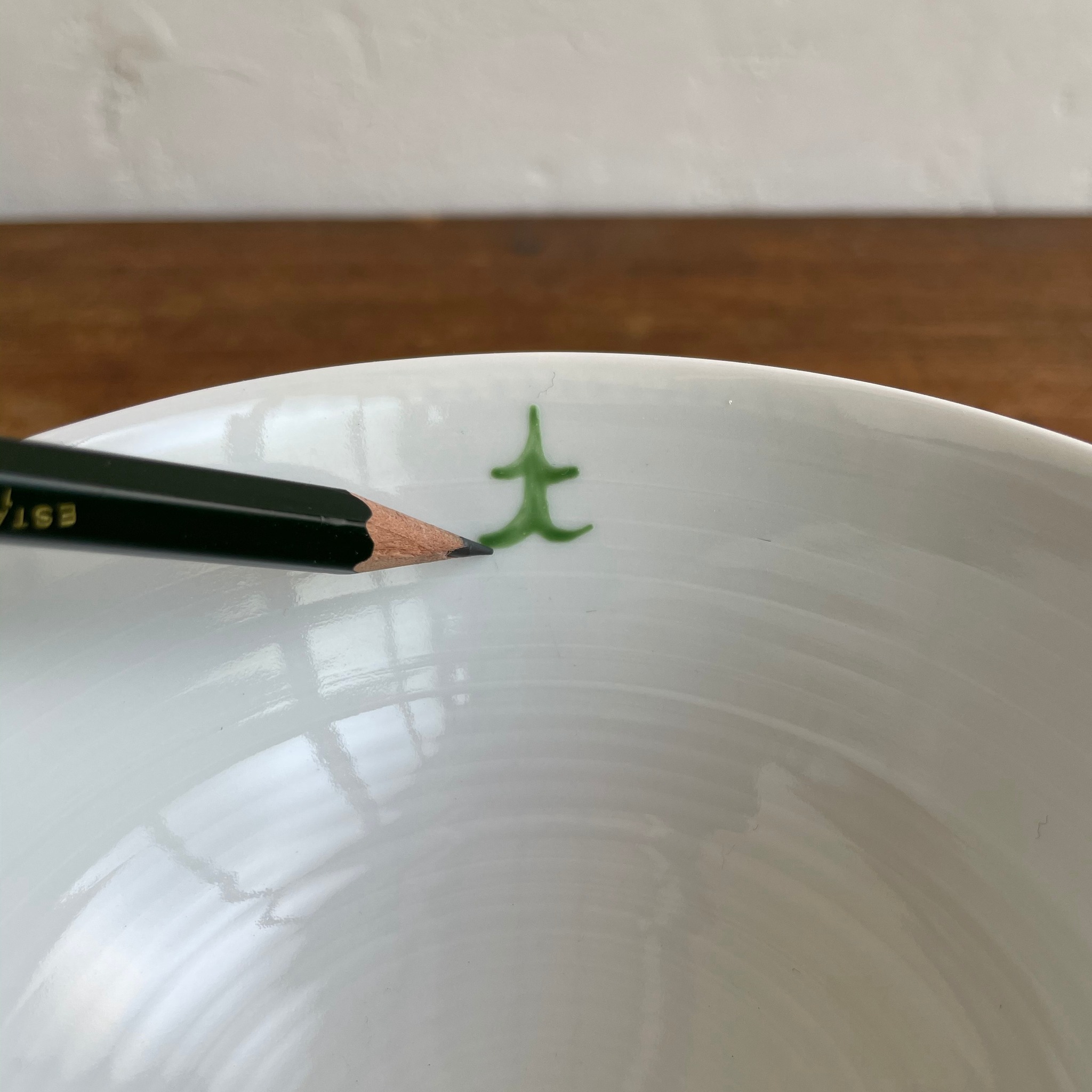

絵付けをした作品の絵の具（呉須）が別の場所で発色しているものです。

絵付けの際に、呉須（絵の具）がはみ出てしまったり間違えた部分は削るなどして修正しています。

削りカスは吹き飛ばしていますが、残念ながら器に残ってしまい絵付けしていない部分に色飛びしてしまうことがあります。

または絵付けをした部分を誤って手で触って指に絵の具が付いてしまい、さらに別の部分を触って絵の具を移してしまったりしたものです。

初歩的なミスなので気をつけていれば防げるものです。

使用には問題ありません。

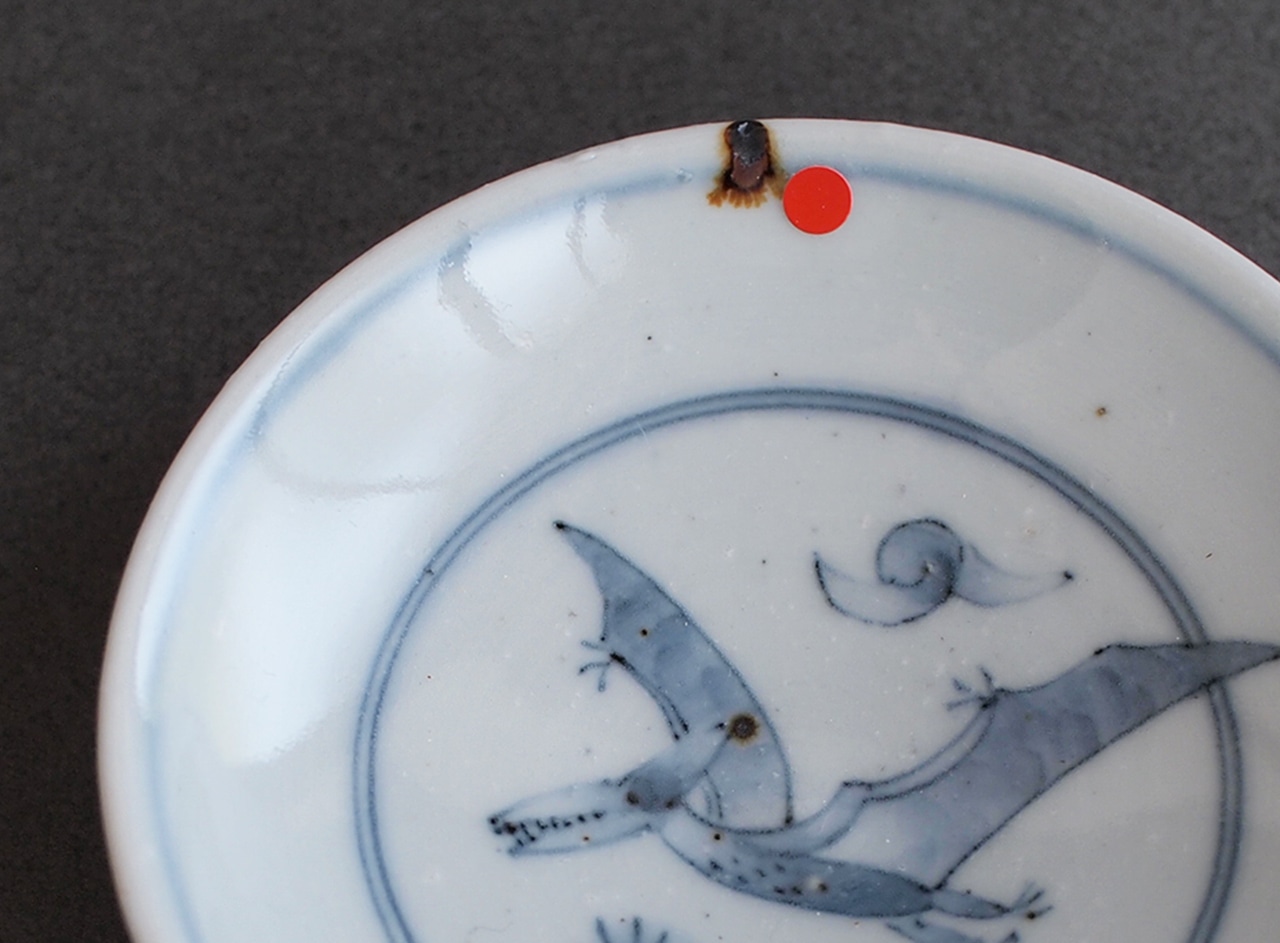

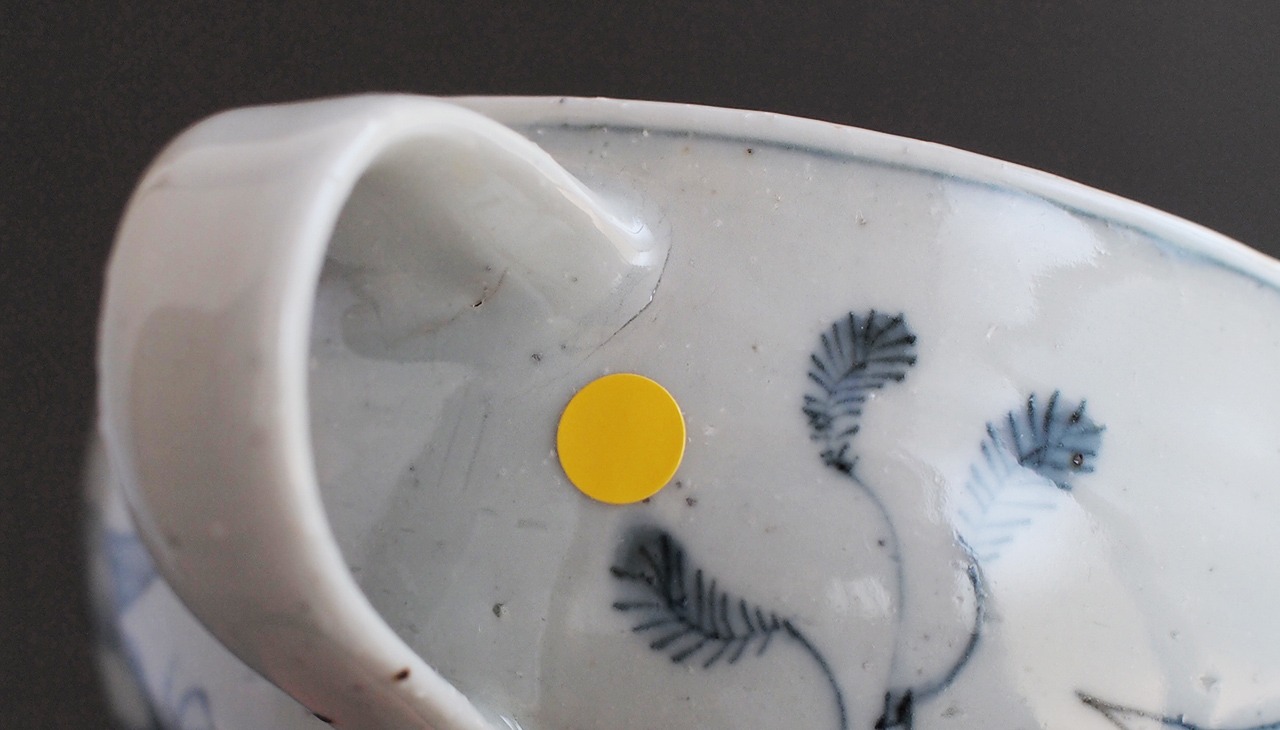

窯の煉瓦や棚板のかけらなどが焼成中に器に落ちて焼き固まったモノです。

指で触ったらポコっと突起があり、大きいものは食器洗いをする時にスポンジが引っかかったりします。

尖っていて怪我しそうなものはリューターで削っています。削ったものは削った跡が残ります。

使用するには問題ありません。

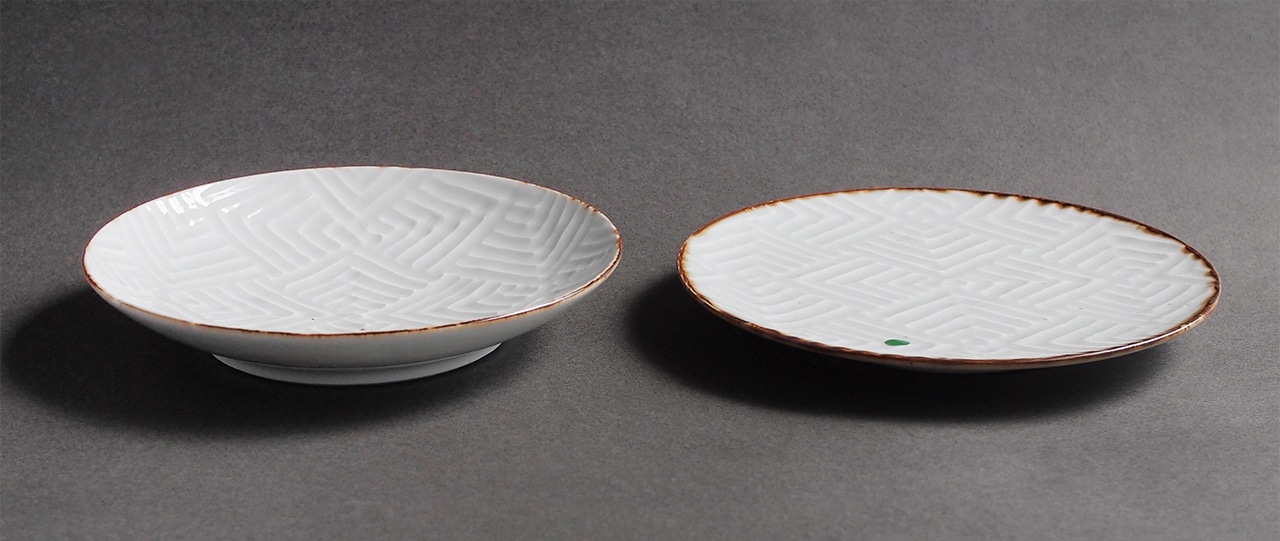

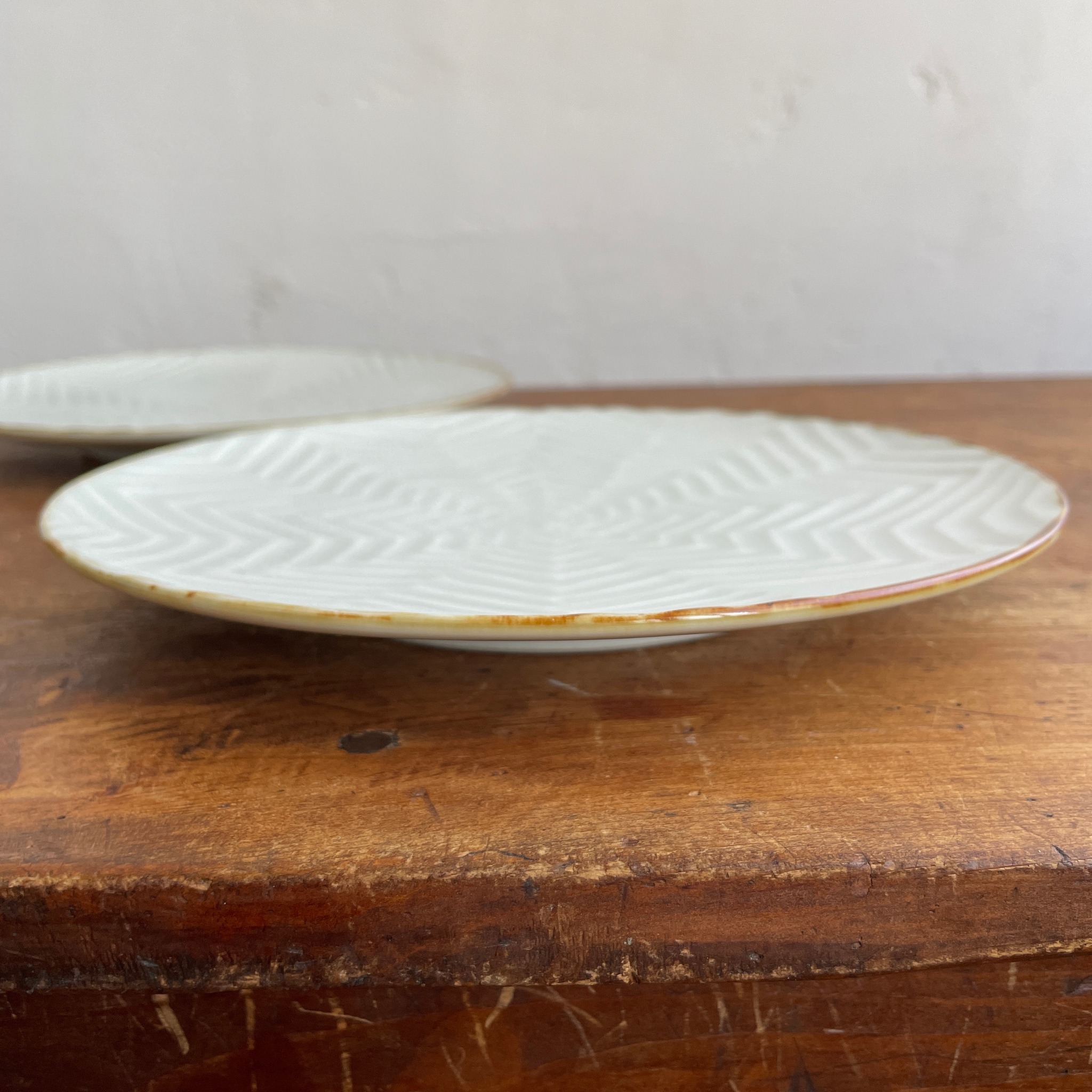

成形途中や乾燥中、焼成で歪んでしまったものです。

お皿のふちが開いてしまったり、中心が落ちて棚板とくっついてしまったり。

丸くしたかったけど、丸くなかったり。

コップだと腰が落ちてぽっちゃりしてしまったりします。

使用には問題ありません。

根本的な技術力に寄るものなので、日々の精進が必要です。

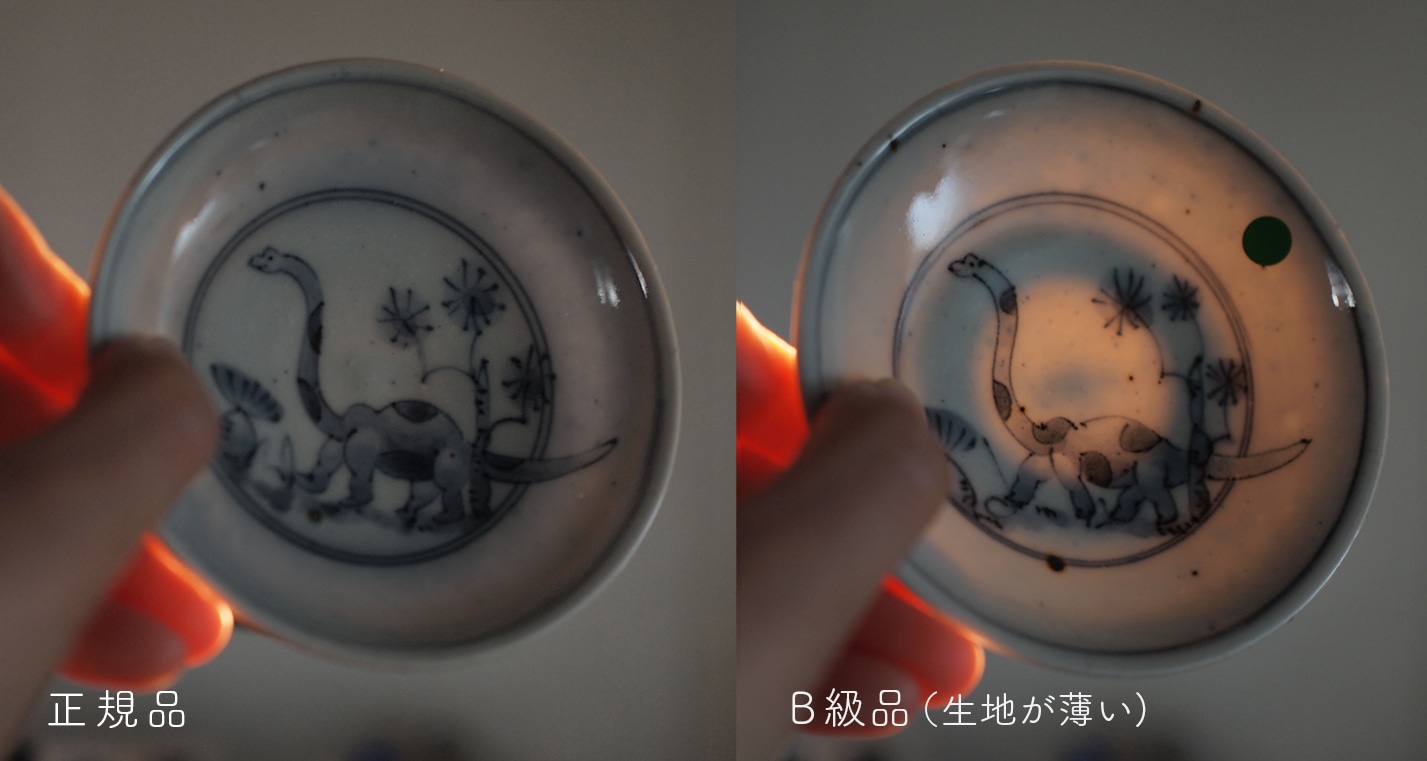

ひとつひとつロクロで手作りしているので、大きさや形状、生地の厚みなどの個体差がある場合があります。

（厚みの違いは実際に手に持っていただくと分かりやすいですが、視覚的にお分かりいただけるようにライトを当ててみました）

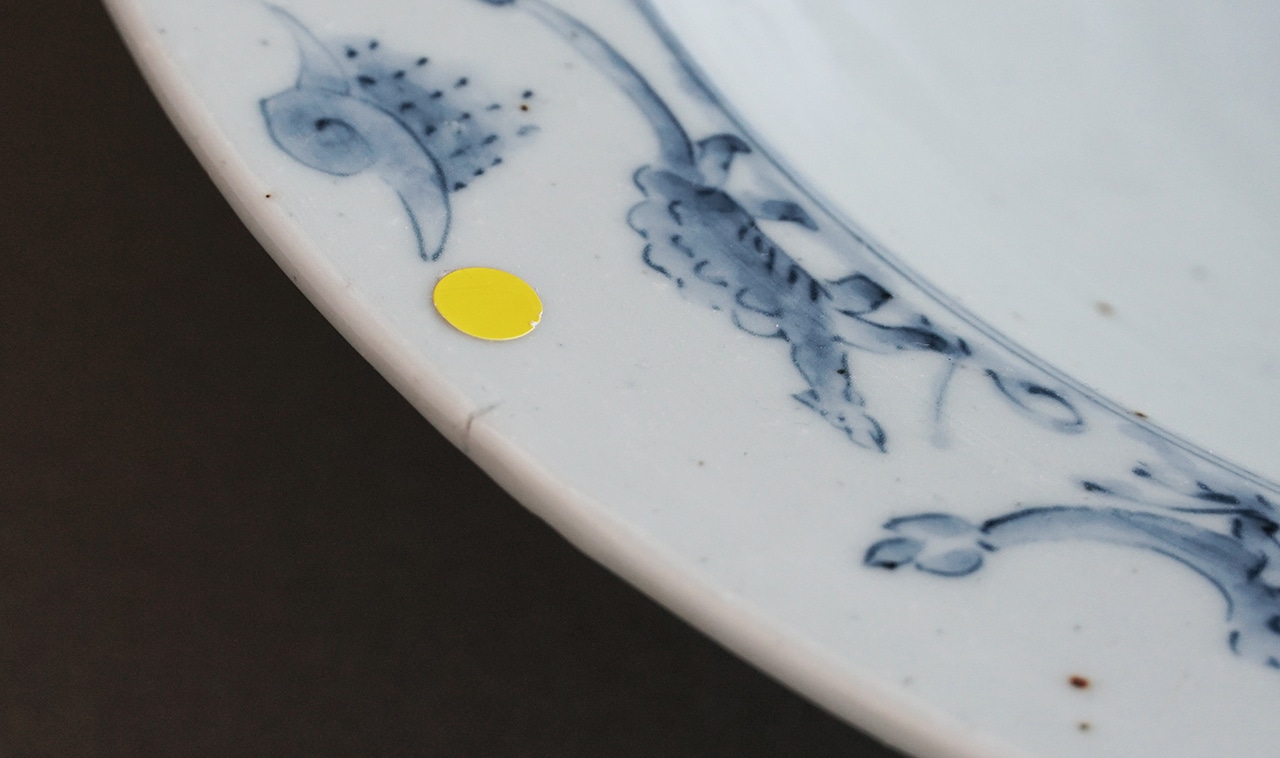

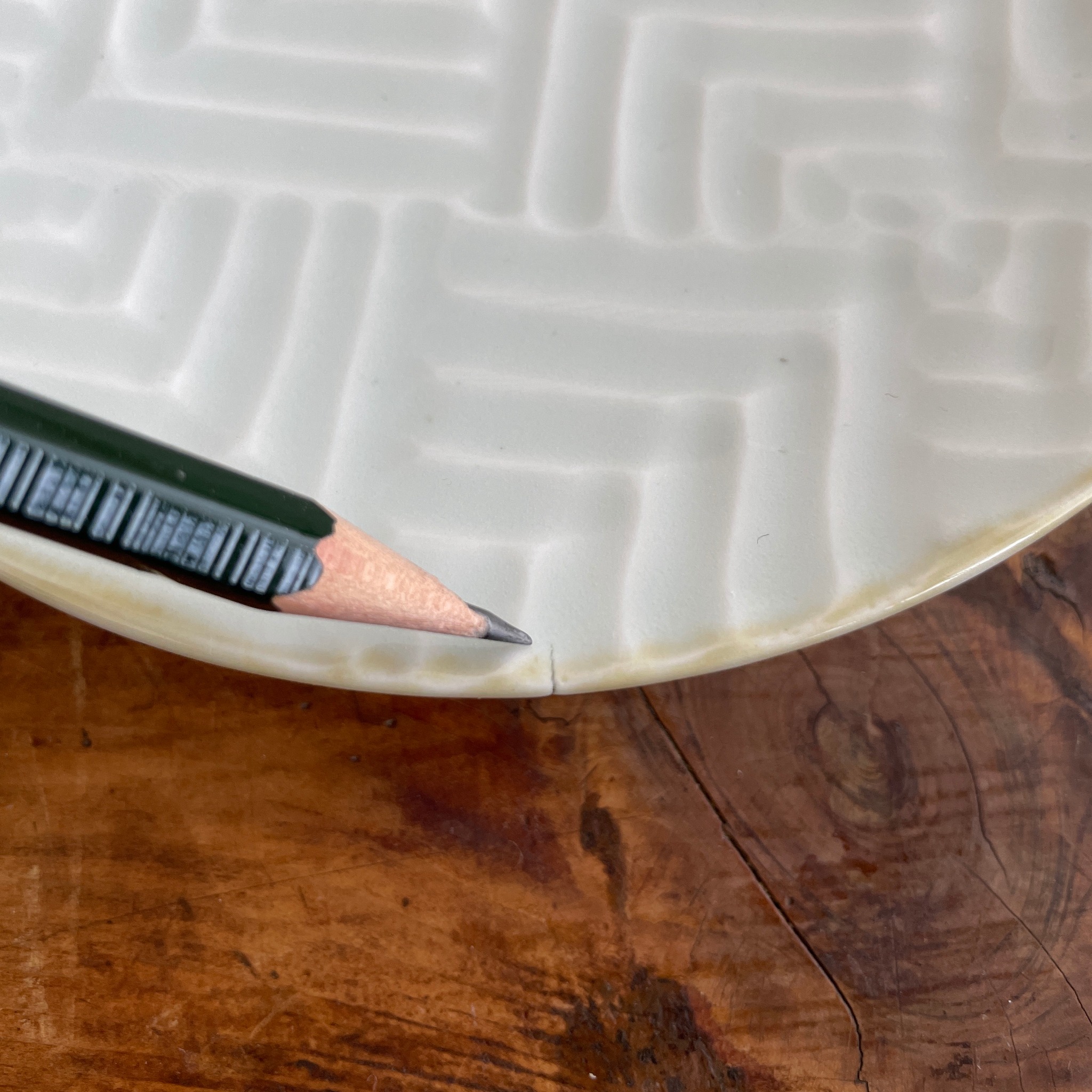

ヒビは焼成途中で割れてしまったものです。

焼いてる途中に割れたもの「焚き割れ」と、焼成が終わって冷める途中に割れるもの「冷め割れ」の２種類に分かれます。

「焚き割れ」は焼成前や焼成途中で割れているので、ヒビ部分の釉薬は熔けています。

「冷め割れ」は冷却途中で割れているので、断面が鋭利で指を切ったりします。

「焚き割れ」はヒビがある分強度は落ちますが、通常使用する分にはさほど問題はありません。

「冷め割れ」はそのまま使用するにはちょっと危ないです。金継ぎの練習用などにお使いください。

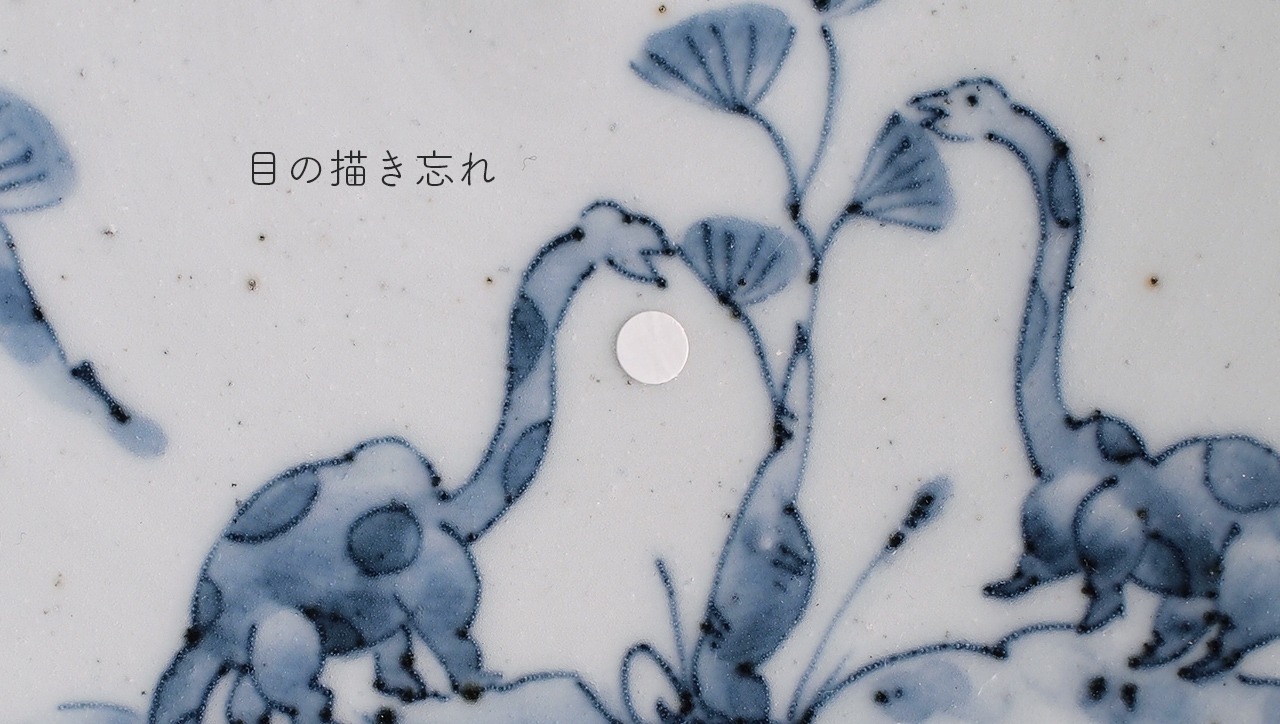

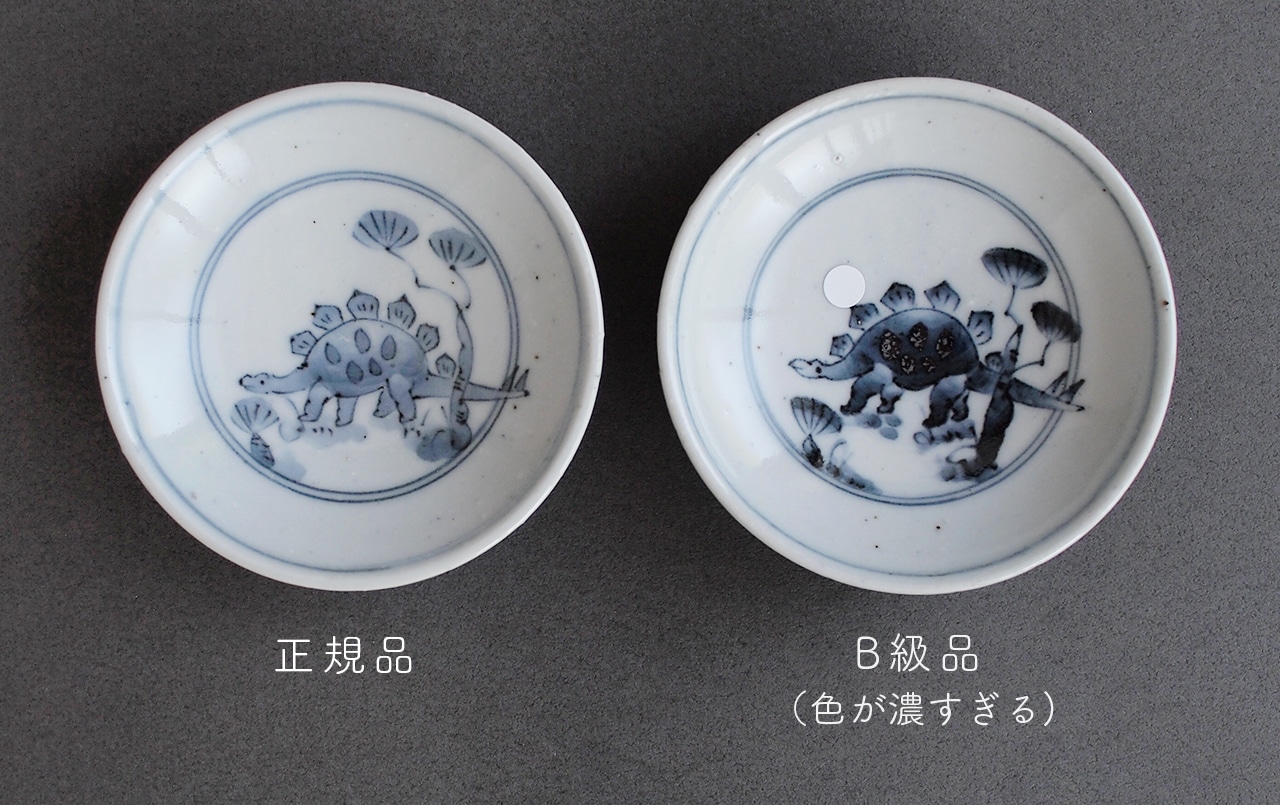

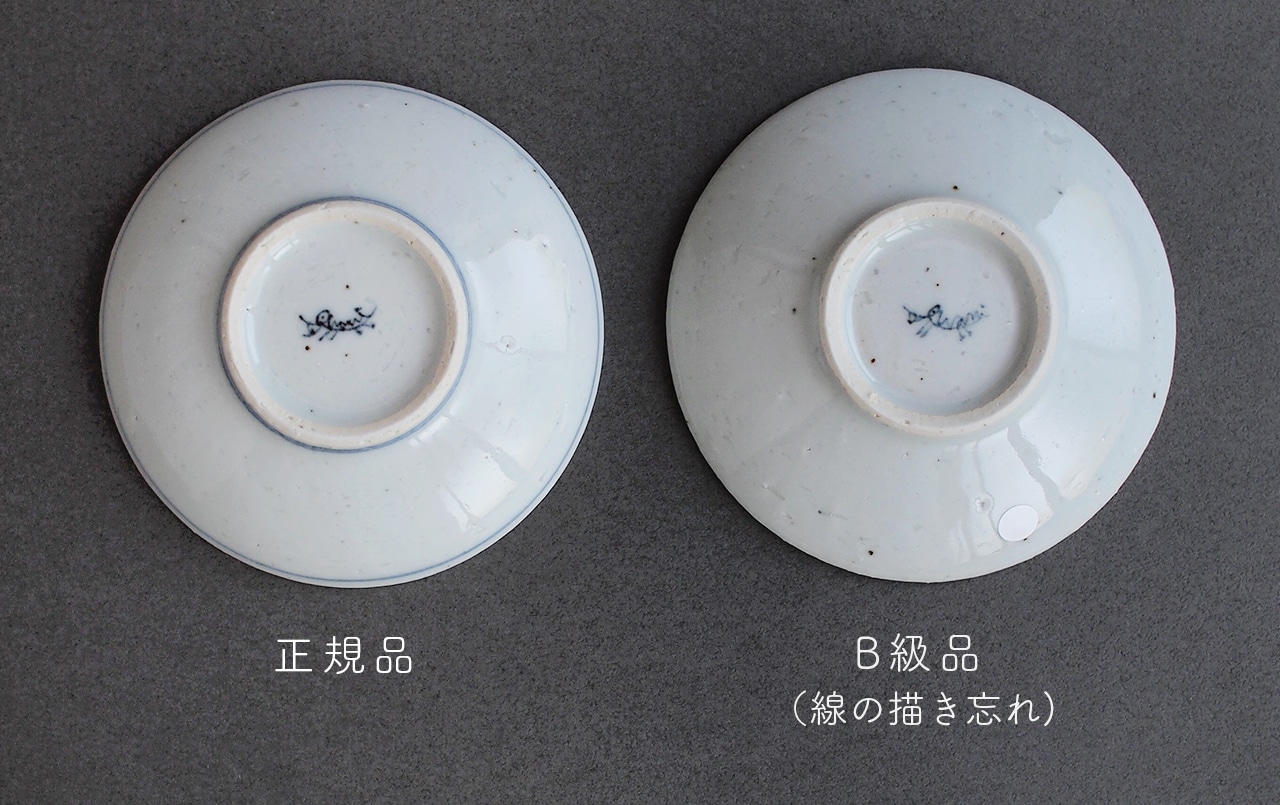

絵付け部分の失敗です。

目を描き忘れてしまったり、絵の具が薄かったり、濃かったり、人的ミスなので減らしたいものですがたまにやってしまいます。

使用には全く問題ありません。

サンプルや廃盤となったもの、形やサイズを間違えて作ってしまったもの、アイデアを元に作ってみたけど焼き上がりがイメージと違ったものとか、良く言うと1点ものです。

特に不良品ではありませんが、正規のラインナップとして加える事は出来ないものなので、気に入ったものが見つかればそれは掘り出し物かもしれません。
